什么是变压器饱和？

变压器饱和是指变压器的最高工作磁密度超过了磁芯的饱和磁密度，从而出现磁芯失效的现象，该现象会随着工作磁密度的降低而自我恢复，不会造成磁芯损坏，但是会损坏电路中的其他器件。PC40铁氧体磁芯的饱和磁密度一般在0.35T左右。

变压器饱和会有什么危害？

变压器的磁芯饱和，磁导率下降，导致电感下降，变压器初级绕组相当于短路，导致流过MOS管的电流急剧上升，从而损坏MOS管。

如何判断变压器饱和？

一、选取正确的测试点：

正常我们是测试2844的3脚波形，判断3脚波形是否会超过1V，3脚的波形是真实的电流波形经过1K+102滤波器之后得到的，不能完全反应真实的工作电流波形。所以要测试变压器是否有饱和现象，要将测试点选取在MOS管3脚分流电阻两端。

二、测试工具：

分流电阻两端的电压在1V左右，需要使用最小接地测试。

三、如何从波形判断是否出现饱和：

首先我们来看两组实测波形，都是测试MOS管3脚电阻两端。

上图中，变压器电流以恒定斜率上升，说明变压器无饱和现象。

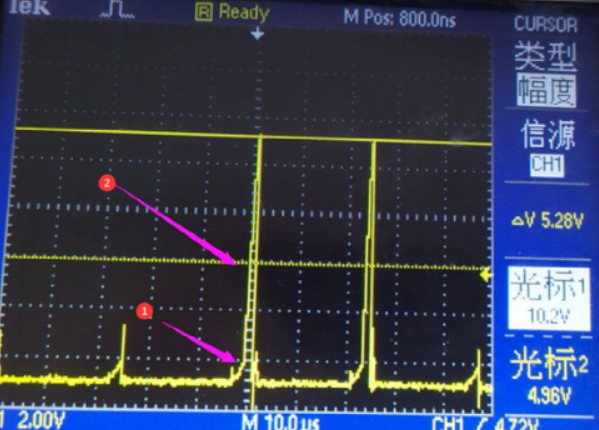

在这组波形中可以看出，1、2两个箭头所指向部分的电流上升斜率明显不同，1箭头指向的上升斜率较小，属于正常工作状态。2剪头所指向的上升斜率很大，此时变压器磁芯已进入饱和状态，变压器的初级电感量急剧下降，初级绕组回路阻抗很低，电流急剧上升。图中电流峰值已经上升至10A，已经超出MOS管承受能力，因此会损坏MOS管。

最不容易发现的变压器饱和瞬间，上电瞬间、运行瞬间等，需要注意动态测试。

针对饱和问题主要的最根本的更改措施是更改变压器的设计，因为磁感应强度：

              △B=(Lp*Ip)/(Ae*NP)

               △B：磁感应强度

     Lp：初级电感量

     Ip：峰值电流

     Ae：磁芯横截面积

     Np：原边匝数
