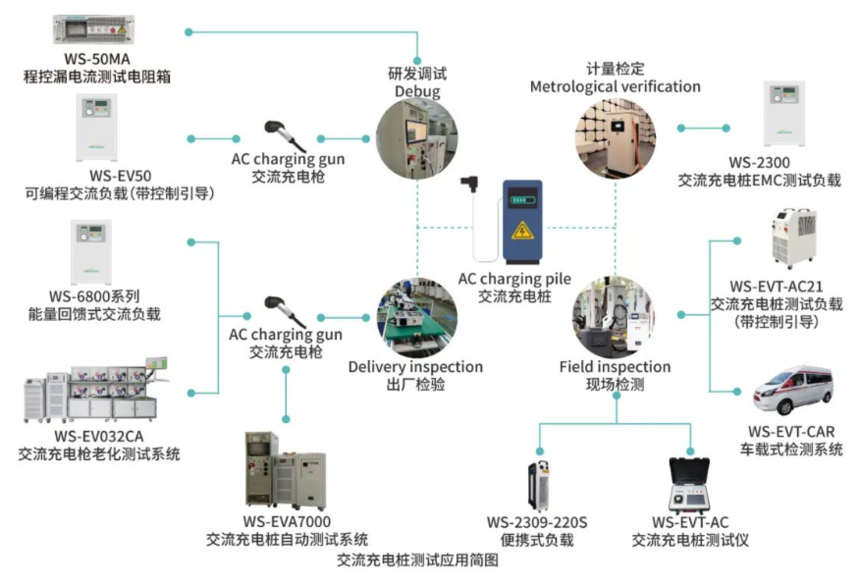

交流充电桩EMC测试—解决方案篇

交流充电桩检测设备严格参照国标GB/T18487.1-2015和GB/T20234.2-2015，真实模拟实车充电过程和各种故障，避免采用电动实车作为检测装置带来的测试使用不方便、测试内容不全面、无法模拟正式故障等问题，同时可避免充电桩故障导致测试车辆损坏。我们的设备可测量充电电压、电流、功率和电量，测试CP和CC引导信号，模拟漏电故障等，简洁的人机操作界面，便于观察和操作。

交流充电桩研发调试

/可编程交流负载/

1.额定功率：10kW/30kW/50kW可选（带控制引导）

2.满足10A、16A、32A、63A的交流充电桩相关测试

3.支持国标/欧标/美标充电测试
4.支持12V/9V/6V充电状态切换模拟，
S2手动模拟开关功能，CP手动模拟开关功能，
CP手动模拟接地功能，PE手动模拟开关功能
5.CP电压、频率、占空比测量CC电阻测量
6.充电电压、电流、功率、电量实时监控，曲线显示

7.可编程支持RS485通讯口，MODBUS RTU通讯协议

/程控漏电流测试电阻箱/

1.测试电压：0-300Vac

2.量程：0-50mA
3.精度：1mA
4.具有CC恒流模式、CR恒电阻模式

5.可编程支持RS485通讯口，MODBUS RTU通讯协议

交流充电桩出厂检验

/ 交流充电桩自动测试系统/

1.满足10A、16A、32A、63A的交流充电桩相关测试

2.过欠电压、过流、漏电流、安规测试、互操作性检验

3.测试参数可调，多种规格测试档案存储
4.蓝牙、4G功能检测
5.充电枪灯语测试选（常亮闪烁均可以测试，选购）

6.可扫码测试，测试结果自动存储，测试数据可追踪

7.自动生成测试报告

8.测试数据可以与MES对接

/交流充电枪老化测试系统/

1.8工位/16工位/32工位，多工位同时老化

2.满足10A、16A、32A、63A的交流充电桩相关测试

3.内嵌CP信号控制板卡，支持CP信号检测

4.电脑化操作，所有测试项目及规格在电脑端完成

5.扫码启动、数据存储

6.测试数据可以与MES对接

/能量回馈式交流负载/

1.电压：AC 220V/380V（单相/三相充电桩兼用）

2.输入相电压范围：AC 176V-264V

3.额定功率：9kW/25kW/50kW可选
4.额定电流：40A/75A（可选）
5.馈效率高达85%以上

6.内置隔离变压器

交流充电桩现场检测

/便携式充电桩测试仪/

1.符合电动汽车充电协议一致性测试 GB/T 18487.1-2015和GB/T 20234.2-2015

2.满足国内10A、16A和32A的交流充电桩相关测试
3.充电桩供电、无需外置电源，安装、使用方便
4.支持12V/9V/6V充电桩状态切换
5.R2/R3电阻可调
6.模拟CC接通/断开，CP接通/断开，PE接通/断开
7.可测量充电电压、测量CP和CC引导信号

8.通过触摸屏对上述参数进行显示，便于观察和操作

/ 便携式充电桩测试工装/

1.符合电动汽车充电协议一致性测试

GB/T 18487.1-2015和GB/T 20234.2-2015
2.满足国内10A、16A、32A和三相63A的交流充电桩相关测试
3.支持12V/9V/6V充电桩状态切换
4.R2/R3电阻可调
5.模拟CC接通/断开，CP接通/断开，PE接通/断开

6.能扩展其他负载

/ 便携式交流充电桩测试负载/

1.额定电压：AC 220V

2.额定功率：7KW

3.额定电流：32A

4.便携式拉杆箱设计

5.支持充电桩供电或者外接电源

6.操作简便，现场人员操作无难度

/交流充电桩测试负载/

1.额定电压：AC 220V（带控制引导）

2.额定功率：7kW/21kW可选

3.满足10A、16A、32A的交流充电桩相关测试

4.CP电压、频率、占空比测量、CC电阻测量

5.充电电压、电流、功率、电量实时监控

6.便携式设计，方便车载、现场搬运

交流充电桩计量检定

/交流充电桩EMC测试负载/

1.额定电压：AC 220V/380V（单相/三相充电桩兼用）

2.额定功率：50kW

3.满足10A、16A、32A的交流充电桩相关测试

4.纯机械操作，最大减少信号干扰
