EMC电磁屏蔽室由哪些东西组成？

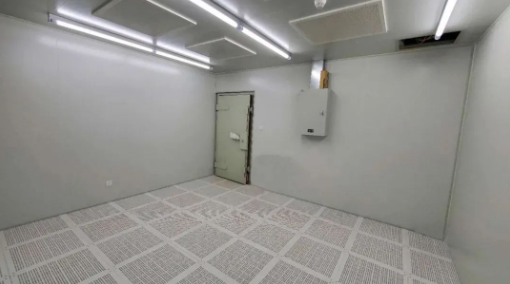

屏蔽机房的组成：

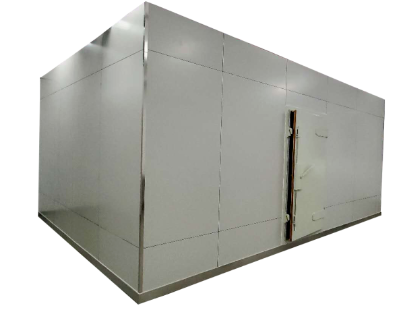

1、屏蔽壳体

组成屏蔽壳体的内容主要有六面屏蔽材料、材料之间的连接、支撑龙骨。六面板体、支撑龙骨及壳体与地面之间的绝缘处理。其中顶、墙板采用厚度为2.0mm的冷轧钢板，底板采用厚度为3.0mm的冷轧钢板，支撑龙骨采用型钢。

2、屏蔽门

锁紧为双点锁紧结构，配有铰链页、手柄实现门的旋转运动。采用单刀插入式电磁密封技术，复合刀口，刀口采用具有良好导磁特性的优质冷轧钢板，经镀铜后同时具备了良好的导电性和导磁性，保证了屏蔽门有着卓越的磁场和电场屏蔽性能。刀口与簧片接触部分都为同一种材料，电位差相近，在接触面上不会产生电腐蚀，能长时间保证屏蔽性能，提高了可靠性。簧片为可拆卸式铍青铜簧片，三排结构，经真空热处理后有较好的弹性及耐磨性，能有效地形成电磁密封腔，电磁密封可靠，刀口与簧片经3万次插拔试验，仍能满足使用要求，老化或破损后拆换方便，每段长度180毫米。

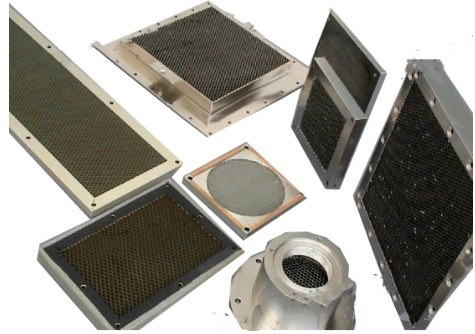

3、波导窗

蜂窝式截止波导通风板，主要应用于电磁屏蔽设施的通风开口处，具有良好的屏蔽和通风的双重作用，根据使用的不同场合和环境，可以选择不同的材质、镀层和形状。

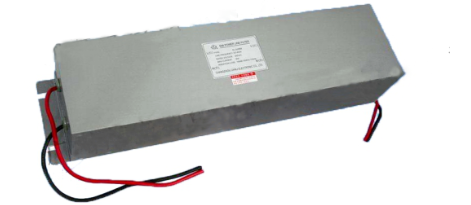

4、电源滤波器

镀膜屏蔽玻璃和丝网屏蔽玻璃的最大区别是透光率和屏蔽指标的差异，镀膜屏蔽玻璃的最大优点是透光率大于90%，而屏蔽效能最高为30dB左右；丝网屏蔽玻璃的优点屏蔽效能均在50db以上，但目前最大透光率为80%左右。屏效大于70dB的丝网屏蔽玻璃透光效率仅40%左右。用户一般根据设计的具体技术要求折衷选择视窗品种。用来稳定电源的输出电压，基本可以理解为阻碍交流，导通直流。

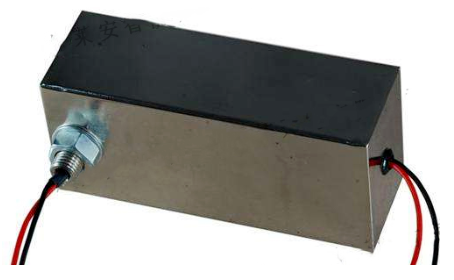

5、信号滤波器

信号滤波器用来从输入信号中过滤出有用信号滤除无用信号和噪声干扰。其原理是利用电路的幅频特性，其通带的范围设为有用信号的范围，而把其他频谱成分过滤掉。主要作用是解决空间电磁干扰问题，例如设备向空间辐射较强的电磁干扰，或者设备对空间的电磁干扰敏感等问题。

屏蔽机房施工顺序：

拆除部分（包括现有机房天花）→屏蔽壳体绝缘层铺设→屏蔽龙骨安装→屏蔽钢板焊接，滤波器及屏蔽门安装→屏蔽检测→刷漆→屏蔽机房内天花部分（含刷防尘漆、吊筋龙骨安装、各种管道、管槽、管线）→隔断框架→墙面龙骨（各种管道、管槽、管线）→墙面基层板及装饰板→棚板安装→灯具安装→地面处理（含刷防尘漆、保温棉、各种管道、管槽、管线、接地系统）→地板铺装→踢脚线安装→隔断玻璃安装→配电柜、机柜、UPS、新风系统设备安装的顺序。

期间电气管线、网络布线要超前于相应位置饰面板的安装。

屏蔽机房特点：

1、可靠性

采用质地优良的材料、性能优越的设备及规范的施工工艺技术，特别是充分考虑机房系统工程抗干扰性和在意外情况下的快速补充性，保证各个环节都安全可靠。

2、标准性

严格按国标《计算站场地技术条件》的有关标准设计，图纸文件规范安全，采用国标通用的符号、标记，力求通用性、可调整性、维修便利，并具有详细的文档资料。

3、实用性

实施后的机房分区合理，工艺流程最简；系统分配周到、全面、方便、灵活，根据各功能区的要求不同选择不同等级的材料，在充分考虑机房系统功能完善的基础上，使其性价比达到最优。

4、扩充性

本系统不仅能支持现有的系统，还应在空间布局、系统电网容量、端口等方面尚有充分的扩展余地，便于系统进一步开发以及适应未来系统更新换代。
